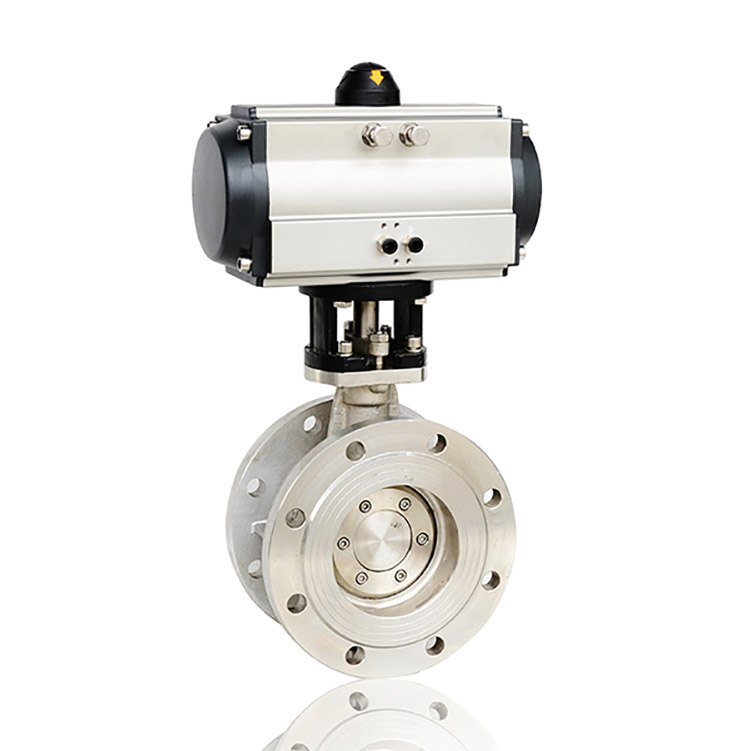

法蘭蝶閥的三大結構特點:

1.法蘭硬密封蝶閥閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。

2.閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料;固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。

3采用軟性T型兩側多層不銹鋼片組成密封圈，具有金屬硬密封和軟密封的雙重優點，無論在低溫和高溫情況下，均具有零滲痛的密封性能。

法蘭蝶閥的九大主要特點如下:

1.體積小，重量輕，易于拆卸、裝配和維護，可安裝在任何位置。

2.結構簡單，結構緊湊，工作轉矩小，90°旋轉快。

3.流動特性趨于直線，調節性能良好。

4.蝶板與閥桿的連接采用無銷結構。

5.蝶板外圓采用球形造型，提高了密封性能，延長了閥門的使用壽命，在壓力作用下保持零泄漏50，000倍以上。

6密封可以更換，密封對雙向密封是可靠的。

7.可根據用戶要求噴涂蝶板，如尼龍或聚四氟乙烯。

8.閥門可設計為法蘭連接和夾緊連接。

9.可選擇手動、電動或氣動驅動方式。法蘭蝶閥適用于溫度<120℃或<150℃、標稱壓力<1.6MPa給排水、污水、食品、供熱、燃?xì)?、?/span>

舶、水電、冶金、能源系統、輕紡等行業。特別適用于雙向密封和閥體腐蝕。

試驗證明池正流狀態(介質流動方向與蝶板 轉動方向相同)時，密封面的壓力是傳動裝置的力矩和介質壓力對閥板的作用產生的。正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊，密封效果越好。當逆流狀態時，閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座。隨著反向介質壓力的增大，閥板與閥座之間的單位正壓力小于介質壓強時，調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用。
